概述

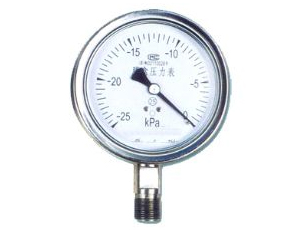

膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起作用、無爆炸危險氣體的微壓和負壓，廣泛用于鍋爐通風、氣體管道、燃燒裝置等及其它類似設備上。

結構原理

儀表由測量系統（包括接頭、膜盒等）、傳動機構、指示裝置和外殼組成。
    當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表度盤上指示出來。

型號命名

YE-100                                       YE-150

技術參數

● 標度范圍、精確度等級及重量

型號	標度范圍KPa
	正壓	負壓	正負壓	精確度等級	重量kg
YE-100 YE-150	0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40	-1.6～0 -2.5～0 -4～0 -6～0 -10～0 -16～0 -25～0 -40～0	-0.8～+0.8 -1.2～+1.2 -2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20	2.5	0.5

● 工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃，相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。
● 溫度影響：使用溫度偏離20±5℃虹，其溫度附加誤差不大于0.4%/10℃。
● 導（測）壓系統及外殼等主要零件的材質

零件名稱	材料牌號
接頭	黃銅HPb59-1
膜盒	錫青銅QSn6.5-0.1
齒輪傳動機構	銅HPb59-1
表殼、罩殼	冷軋鋼板

外形尺寸

單位：mm

型號	D	H	L	d	h	□S
YE-100	φ100	90	20	M20×1.5	17	□22
YE-150	φ150	118	20	M20×1.5	17	□22
